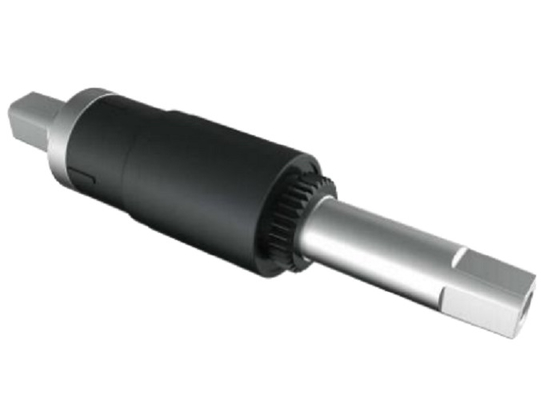

JIS অক্ষ কেন্দ্র টর্কপাওয়ার-সহায়তাযুক্ত সাইকেলগুলির জন্য টর্ক সেন্সর
কেন আমরা
* চৌম্বকীয় ক্ষেত্র শূন্য হস্তক্ষেপ
*ভাল স্থিতিশীলতা এবং উচ্চ নির্ভুলতা
*প্রতিক্রিয়ার গতি
* যোগাযোগহীন, দীর্ঘ জীবনকাল
| পরামিতি |
সূচক |
| ইনপুট ভোল্যাজ |
4.5~5.5 ((ভিডিসি) |
| ইনপুট পাওয়ার |
<0.2W |
| টর্ক আউটপুট ভোল্টেজ |
0.75~3.3 ((V) |
| টর্ক সিগন্যালের ঢাল |
30mV/N · m (বিভিন্ন অঞ্চলে ব্যবহারকারীর সাইকেল চালানোর অভ্যাস অনুযায়ী সামঞ্জস্যযোগ্য) |
| টর্ক পরিমাপের পরিসীমা |
0.5~90 ((N·m) |
| স্পিড সিগন্যাল ইমপলসের সংখ্যা |
৩২/কাস্টমাইজযোগ্য |
| স্পিড সিগন্যাল ডিউটি সাইকেল |
৪০% থেকে ৬০% |
| ডিজাইন স্ট্যান্ডার্ড |
EN15194 |
| আইপি হার |
আইপি ৬৬ |
| ওয়ার্কিং টেম্পার। |
(-20 ~ +60) °C |
| স্টোরেজ তাপমাত্রা। |
(-30 ~ + 80) °C |
| স্পিন্ডল স্ট্যান্ডার্ড |
জেআইএস |
প্রোডাক্ট লাইন সিকোয়েন্স ইন্টারফেস এবং আউটপুট বৈশিষ্ট্য
ইন্টারফেস ব্যবহারকারীর চাহিদা অনুযায়ী কাস্টমাইজ করা যাবে
| রঙ |
সংজ্ঞায়িত করুন |
| নীল |
নিষ্ক্রিয় (নিম্ন স্তরের অবস্থা) |
| সাদা |
নিষ্ক্রিয় (নিম্ন স্তরের অবস্থা) |
| লাল |
+5V |
| কালো |
পাওয়ার সাপ্লাই গ্রাউন্ড |
| হলুদ |
টর্ক সিগন্যাল |
| সবুজ |
স্পিড সিগন্যাল |
বৈশিষ্ট্য
শক্তিশালী অ্যান্টি-ম্যাগনেটিক ইন্টারফারেন্স ক্ষমতা;
পরিমাপের নির্ভুলতা ≤ ১%;
ডায়নামিক রেসপন্স টাইম ≤ 20ms
কাজের ক্ষতি ≤ 0.2w, রক্ষণাবেক্ষণ মুক্ত, ভাল বিনিময়যোগ্যতা;
ইনস্টলেশনের অক্ষীয় দূরত্বের জন্য একটি বড় সহনশীলতা রয়েছে, যা অনুরূপ পাওয়ার সেন্সরগুলির চেয়ে ভাল;
নমনের মুহুর্ত এবং অক্ষীয় শক্তির প্রতি সংবেদনশীল নয়, বাহ্যিক শক্তি হস্তক্ষেপের প্রতি শক্তিশালী প্রতিরোধের সাথে;
যোগাযোগহীন পরিমাপের দীর্ঘ সেবা জীবন আছে
উচ্চ নির্ভুলতা, ভাল স্থিতিশীলতা এবং উচ্চ ধারাবাহিকতা;
মেশিনের আকার এবং ইনপুট/আউটপুট সিগন্যাল নিয়ন্ত্রিত হতে পারে;
বিক্রয়োত্তর সেবা
২৪ মাস পর্যন্ত গ্যারান্টি প্রদান করে,
যন্ত্রপাতি অপারেশন চলাকালীন অ-মানবজনিত ত্রুটির জন্য রক্ষণাবেক্ষণ বিভাগকে গ্যারান্টি প্রদান করুন,
অমানবিক কারণের কারণে উপাদান ক্ষতির জন্য, রক্ষণাবেক্ষণ বিভাগ
ক্ষতিগ্রস্ত উপাদানগুলির মেরামত বা প্রতিস্থাপনের জন্য দায়ী।
মনোযোগ দিন।
বিচ্ছিন্ন প্রক্রিয়া চলাকালীন, অনুগ্রহ করে ইনস্টল এবং বিচ্ছিন্ন করুন।
যদি বিচ্ছিন্নকরণটি সঠিকভাবে সম্পন্ন না হয়, তাহলে ক্ষতির দায় নিজেরাই বহন করবে।
নির্দেশাবলী
1ডায়াগ্রামের দিকের বাম প্রান্তের কভারটি লক করুন (লকিং টর্ক 35Nm)
2টর্ক সেন্সর সংমিশ্রণটি পাঁচ-মুখী সংযোগকারীর ডান দিক থেকে প্রবেশ করান।এবং পাঁচ উপায় সংযোগকারী নিচে গর্ত মাধ্যমে আউটপুট তারের থ্রেড (গর্ত কেন্দ্র পাঁচ উপায় সংযোগকারী মাঝখানে অবস্থিত)
3. ডান প্রান্তের কভারটি ইনস্টল করুন এবং এটিকে ডায়াগ্রামে প্রদর্শিত দিকটিতে লক করুন (লকিং টর্ক 35Nm)
4. বড় গিয়ার প্লেট ইনস্টল করুন, এবং বড় গিয়ার প্লেটের স্প্লিনগুলি টর্ক সেন্সরের স্প্লিনগুলির সাথে মেলে।
5. ডায়াগ্রাম দেখানো দিকের মধ্যে বাদাম লক করুন (লকিং টর্ক 35Nm)
6. ক্র্যাঙ্কশ্যাফট ইনস্টল করুন এবং ইনস্টলেশন সম্পন্ন
